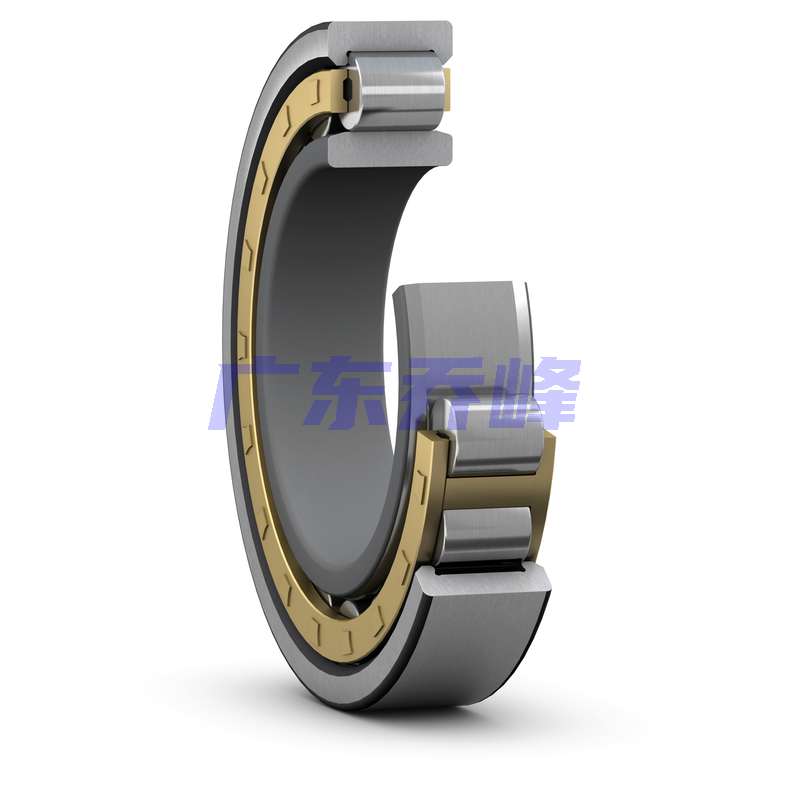

SKF NU230ECM/C3VL2071軸承尺寸
| 內徑 | d | 150mm |
| 外徑 | D | 270mm |
| 寬度 | B | 45mm |
| 外圈肩部直徑 | D? ≈ | 234mm |
| 內圈滾道直徑 | F | 182mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2.5mm |
| 倒角尺寸 | r?,? min. | 3mm |
| 倒角尺寸 | r?,? min. | 3mm |
SKF NU230ECM/C3VL2071軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 163mm |
| 軸擋肩直徑 | d? max. | 172mm |
| 軸擋肩直徑 | db min. | 185mm |
| 軸承座擋肩尺寸 | D? max. | 256mm |
| 倒角半徑 | r? max. | 2.5mm |
| 倒角半徑 | rb max. | 2.5mm |
SKF NU230ECM/C3VL2071軸承數據計算
| 基本額定動載 | 510kN |
| 基本額定靜載荷 | 600kN |
| 疲勞載荷限值 | 64kN |
| 參考轉速 | 2600r/min |
| 極限轉速 | 2800r/min |
| 計算系數 | 0.15 |
SKF NU230ECM/C3VL2071軸承質量
| 軸承重量 | 11.8kg |
SKF NU230ECM/C3VL2071軸承尺寸圖
