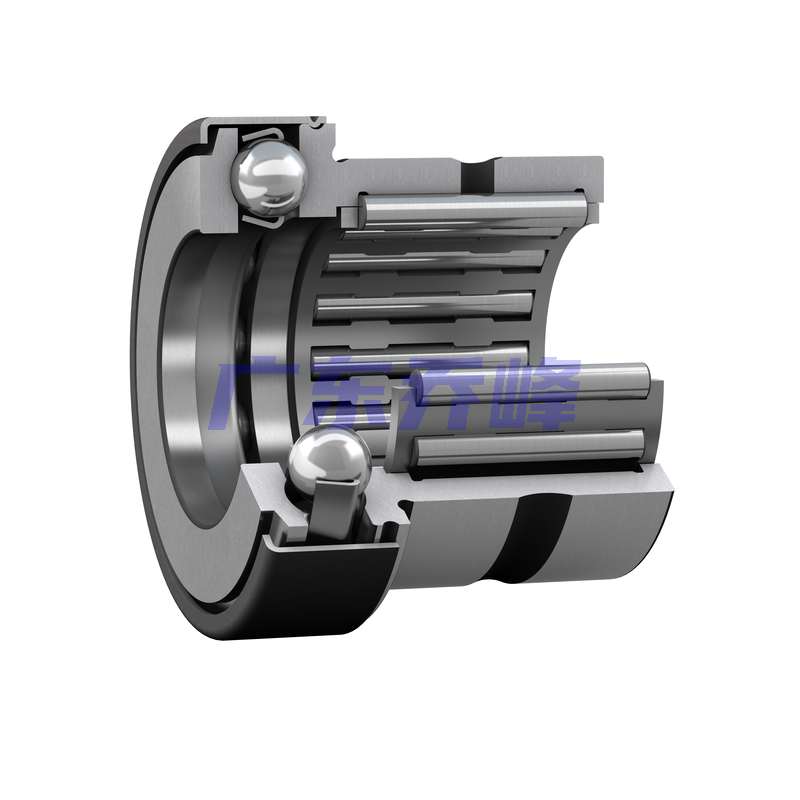

SKF NKX50Z軸承尺寸
| 滾子下直徑 | Fw | 50mm |
| 外徑 | D | 62mm |
| 外圈寬度 | C | 35mm |
| ThBB 高度（不包括引導法蘭或徑向軸承組件） | C? | 14mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 10mm |
| 孔徑范圍（ThBB） | d | 50mm |
| 軸承外表面安裝有鐵殼（ThBB - NKX（R） ..Z） | D? | 71.5mm |
| 外圈倒角尺寸 | r?,? min. | 0.6mm |
SKF NKX50Z軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 65.5mm |
| 倒角半徑 | r? max. | 0.6mm |
| 倒角半徑（ThBB） | rb max. | 0.6mm |
| 相關內圈內徑 | d? | 45mm |
| 內圈滾道直徑 | F | 50mm |
| 相關內圈寬度 | B? | 25mm |
SKF NKX50Z軸承數據計算
| 基本額定動載荷，徑向 | 38kN |
| 基本額定靜載荷，徑向 | 78kN |
| 基本額定動載荷，軸向 | 28.6kN |
| 基本額定靜載荷，軸向 | 81.5kN |
| 軸向疲勞載荷極限，徑向 | 9.65kN |
| 疲勞載荷極限，軸向 | 3.05kN |
| 最小軸向載荷系數 | 0.034 |
| 參考轉速 | 4300r/min |
| 極限轉速 | 3600r/min |
SKF NKX50Z軸承質量
| 軸承重量 | 0.3kg |
SKF NKX50Z軸承相關產品
| 內圈 | IR 45x50x25 |
SKF NKX50Z軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NKX50Z軸承尺寸圖
