NTN JEL202-009軸承代號說明
J
E
L
2
0
2
-
0
0
9
JEL：窄內圈，帶偏心鎖環
2：系列：輕型承重
02：內徑系列：15 mm 系列
-：內徑分隔符
009：內徑：0.5625 in
JEL：
窄內圈，帶偏心鎖環
2：
系列：輕型承重
02：
內徑系列：15 mm 系列
-：
內徑分隔符
009：
內徑：0.5625 in
NTN JEL202-009軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 11000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL202-009 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 202 |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 基本額定動載荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.240 lb 0.109 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN JEL202-009軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 9/16 in 14.288 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.5118 in 13.000 mm |
| B | 0.7480 in 19.000 mm |
| B1 | 1.1260 in 28.600 mm |
| r | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.1417 in 29.000 mm |
| B5 | 0.5354 in 13.600 mm |
| S1 | 0.8701 in 22.100 mm |
| S | 0.2559 in 6.500 mm |

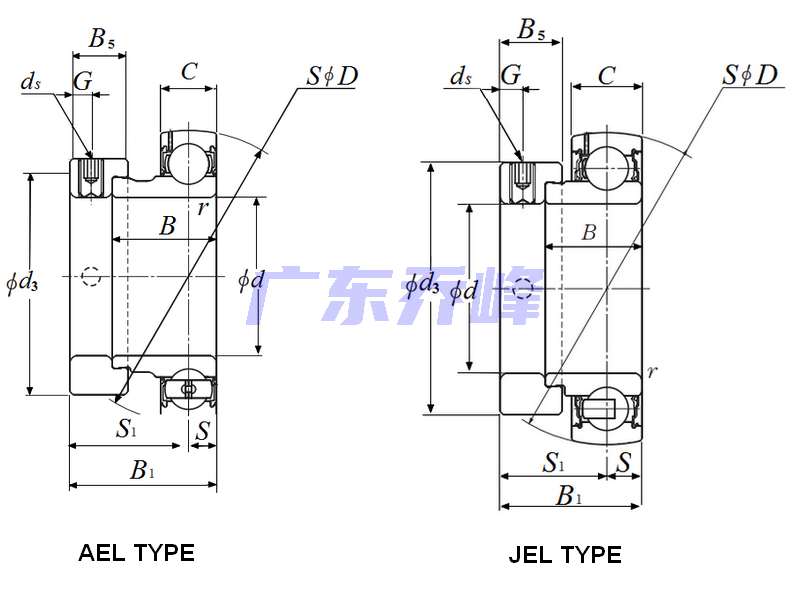

NTN JEL202-009軸承尺寸圖
NTN JEL202-009軸承相關配件/適用型號
| JELFD202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，b：15.000mm，j：63.000mm，r：59.000mm |
| JELPFL202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| JELPF202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| JELPT202-009-10 | 詳細尺寸，d：14.288mm，b：37.100mm |
