NTN FLW69/2.5SSA軸承代號說明
F
L
W
6
9
/
2
.
5
S
S
A
FL：法蘭外圈
W：加寬系列
6：深溝球軸承
9：尺寸系列：19系列
/：分隔符
2.5：內徑：2.5 mm
SSA：雙面可拆卸防塵蓋
FL：
法蘭外圈
W：
加寬系列
6：
深溝球軸承
9：
尺寸系列：19系列
/：
分隔符
2.5：
內徑：2.5 mm
SSA：
雙面可拆卸防塵蓋
NTN FLW69/2.5SSA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 59000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.8 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 22 lbf 96 N 0.10 kN |
| 基本額定動載荷 | 64 lbf 284 N 0.28 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLW69/2.5SSA軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 雙面防塵蓋 - 尺寸 | |
| d | 0.0984 in 2.500 mm |
| D | 0.2756 in 7.000 mm |
| B | 0.1378 in 3.500 mm |
| D3 | 0.3346 in 8.500 mm |
| C1 | 0.0354 in 0.900 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1457 in 3.700 mm |
| da max | 0.1575 in 4.000 mm |
| Da max | 0.2283 in 5.800 mm |
| ras max | 0.0059 in 0.150 mm |

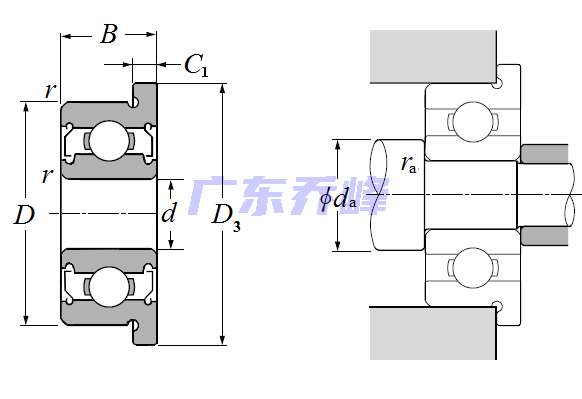

NTN FLW69/2.5SSA軸承尺寸圖
