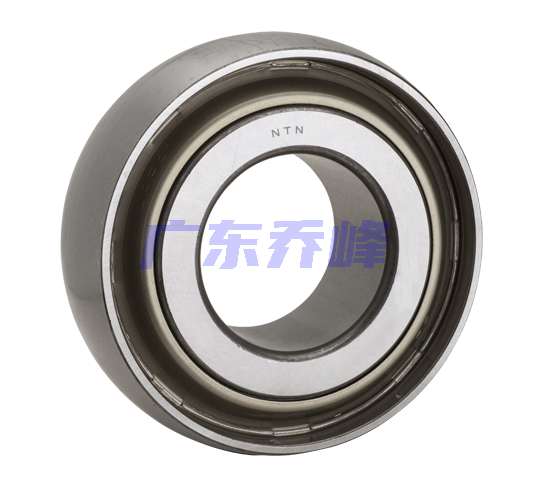

NTN DS209TT6軸承技術規格
| 類型 | 徑向滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 1.587 lb 0.720 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DS209TT6軸承尺寸規格
| 重型盤式軸承 - 球面外圈，4系列 - 尺寸 | |
| d | 1.5300 in 38.862 mm |
| D | 3.3755 in 85.738 mm |
| C | 1.1875 in 30.163 mm |
| B | 1.1875 in 30.163 mm |
| r | 0.0433 in 1.100 mm |

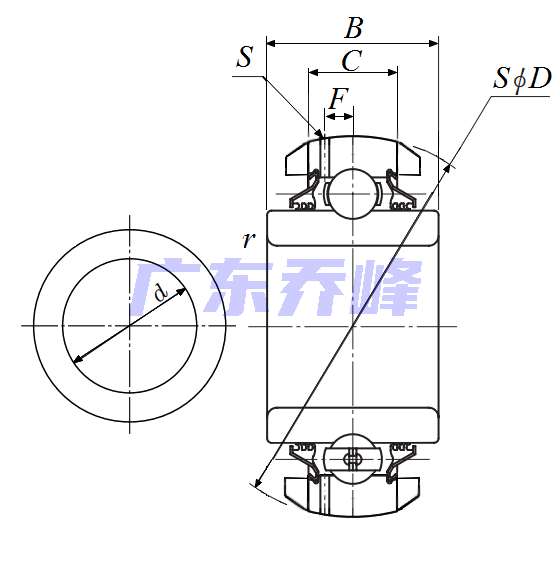

NTN DS209TT6軸承尺寸圖
