NTN AXN3570軸承技術規格
| 類型 | 滾針組合軸承 |
| 內孔型式 | 圓柱孔 |
| 結構 | 單列 |
| 游隙 | CN |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 1200轉/分鐘 |
| 極限轉速-脂潤滑 | 4700轉/分鐘 |
| 精度 | ISO Class 0 |
| 附件 | 開式 |
| 軸向額定靜載荷 | 24700 lbf 110000 N |
| 軸向額定動載荷 | 6150 lbf 27400 N |
| 徑向額定靜載荷 | 10600 lbf 47000 N |
| 徑向額定動載荷 | 5950 lbf 26400 N |
| 應用溫度范圍 | -40 to 120 oC-40 to 250 oF |
NTN AXN3570軸承尺寸規格
| 帶雙向推力滾針軸承的滾針組合軸承 - AXN型 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| dw | 1.3780 in 35.000 mm |
| D | 2.7559 in 70.000 mm |
| D1 | 2.3622 in 60.000 mm |
| F | 1.5748 in 40.000 mm |
| C（0/-0.250） | 1.8898 in 48.000 mm |
| C1（0/-0.20） | 0.7874 in 20.000 mm |
| Dw | 0.1181 in 3.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| da min | 2.2047 in 56.000 mm |
| Da max | 2.5197 in 64.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

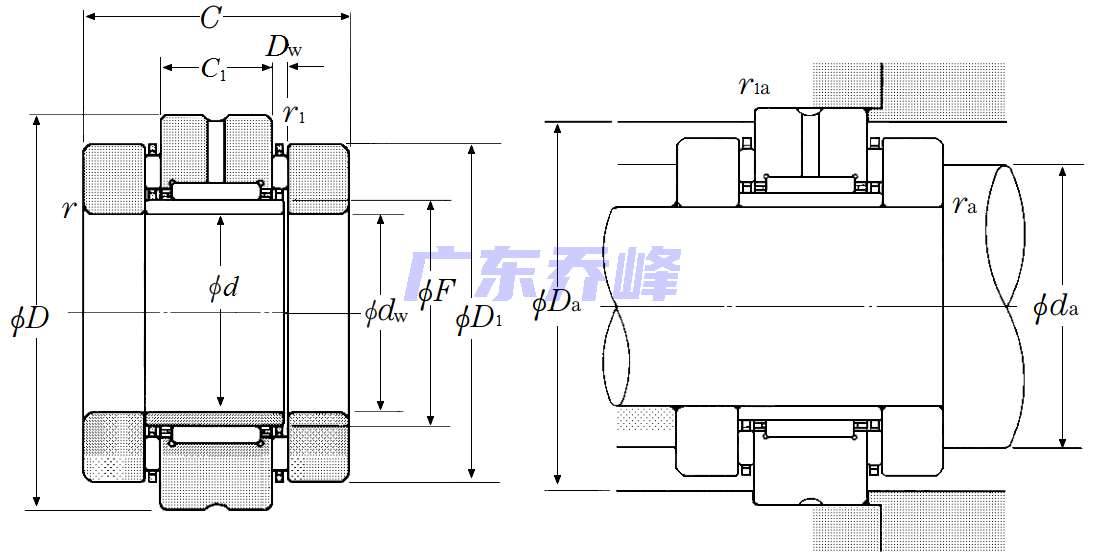

NTN AXN3570軸承尺寸圖
