NSK WBK25DFD-31H H 5軸承尺寸、參數與圖紙

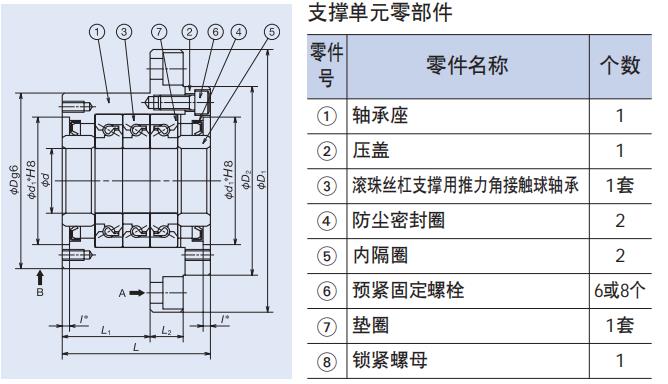

| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 25 |
| 總外徑 | D1 | 130 |
| 總厚度 | L | 81 |
| D | 85 | |
| D2 | 90 | |
| L1 | 48 | |
| L2 | 18 | |

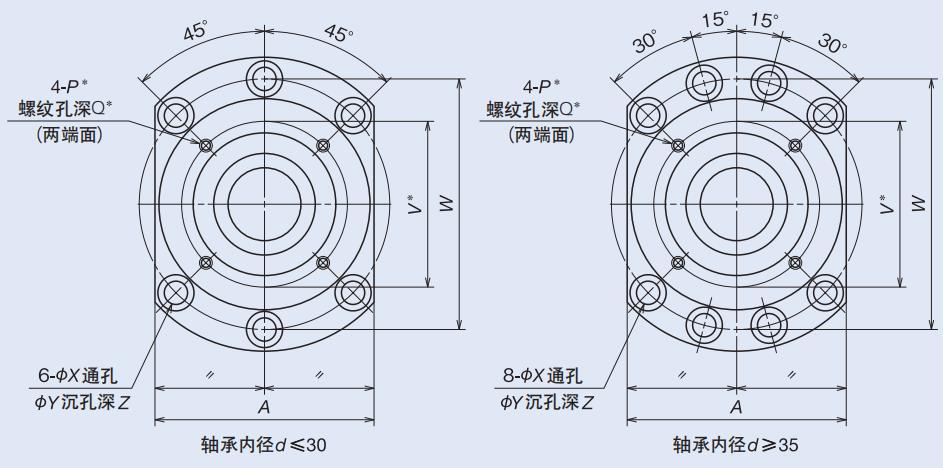

| A | 100 | |
| W | 110 | |
| X | 11 | |
| Y | 17.5 | |
| Z | 11 | |
| d1 | 57 | |
| L | 4 | |
| V | 70 | |
| P | M6 | |
| Q | 12 | |

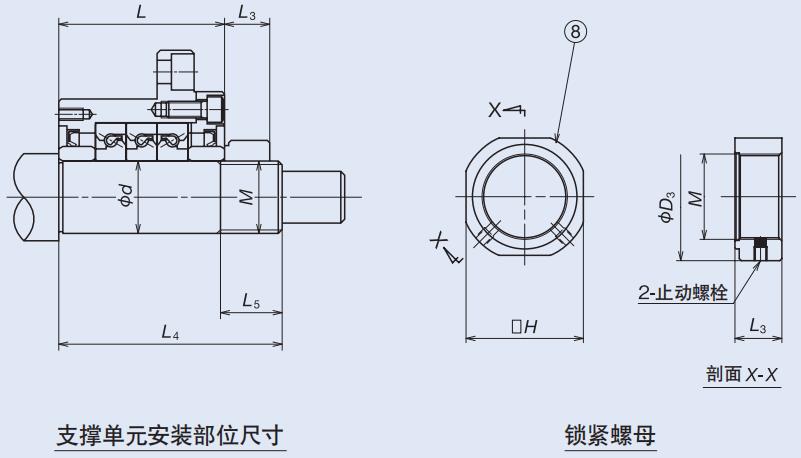

| 鎖緊螺母尺寸 | M | M25*1.5 |
| 鎖緊螺母尺寸 | H | 41 |
| 鎖緊螺母尺寸 | D3 | 45 |
| 鎖緊螺母尺寸 | L3 | 20 |
| 支撐單元安裝部位 | d | 25 |
| 支撐單元安裝部位 | L4 | 89 |
| 支撐單元安裝部位 | L5 | 26 |
| 基本額定載荷（kN） | ||
| 基本額定靜載荷 | Coa | 48500 |
| 極限軸向靜載荷 | 81500 | |
| 允許軸向靜載荷 | 57050 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 5200 | |
| 其他參數 | ||
| 預緊力（N） | 3100 | |
| 軸向剛度（N/μm） | 1250 | |
| 起動力矩（N·m） | 28 | |
| 螺母鎖緊力矩參考值（N·cm） | 8500 | |
| 質量（kg）（參考值） | 3.4 | |
