NSK SMF72ZZSMC3軸承尺寸、參數與圖紙

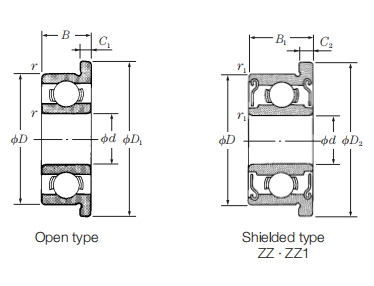

| 基本尺寸 (mm) | |
| 軸承內徑 d | 2 |
| 軸承外徑 D | 7 |
| 開式軸承法蘭外徑 D1 | 8.2 |

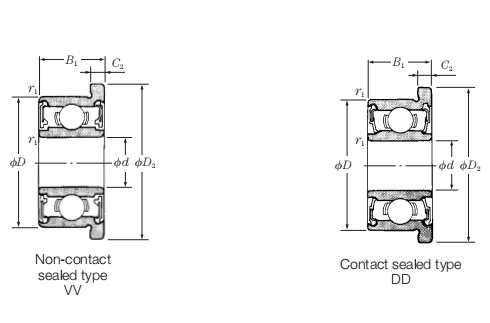

| 密封式軸承法蘭外徑 D2 | 8.2 |
| 開式軸承厚度 B | 2.5 |
| 密封式軸承厚度 B1 | 3 |
| 開式軸承法蘭厚度 C1 | 0.6 |
| 密封式軸承法蘭厚度 C2 | 0.6 |
| 開式軸承倒角半徑 r(min) | 0.15 |
| 密封式軸承倒角半徑 r(min) | 0.15 |

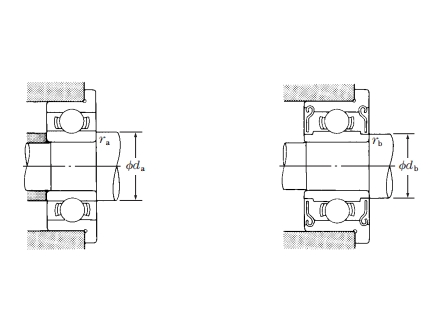

| 安裝尺寸 (mm) | |
| 內圈外徑 da min | 3.2 |
| 內圈外徑 db max | 3.8 |
| 圓角尺寸 ra max | 0.15 |
| 圓角尺寸 rb max | 0.15 |
| 載荷（N） | |
| 基本動載荷 | 385 |
| 基本靜載荷 | 127 |
| 載荷 | |
| 基本動載荷 | 39 |
| 基本靜載荷 | 13 |
| 極限轉速（/min） | |
| 非接觸式脂潤滑 | 63000 |
| 接觸式脂潤滑 | - |
| 開式油潤滑 | 75000 |
| 重量 | |
| 開式 | 0.52 |
| 密封式 | 0.56 |
