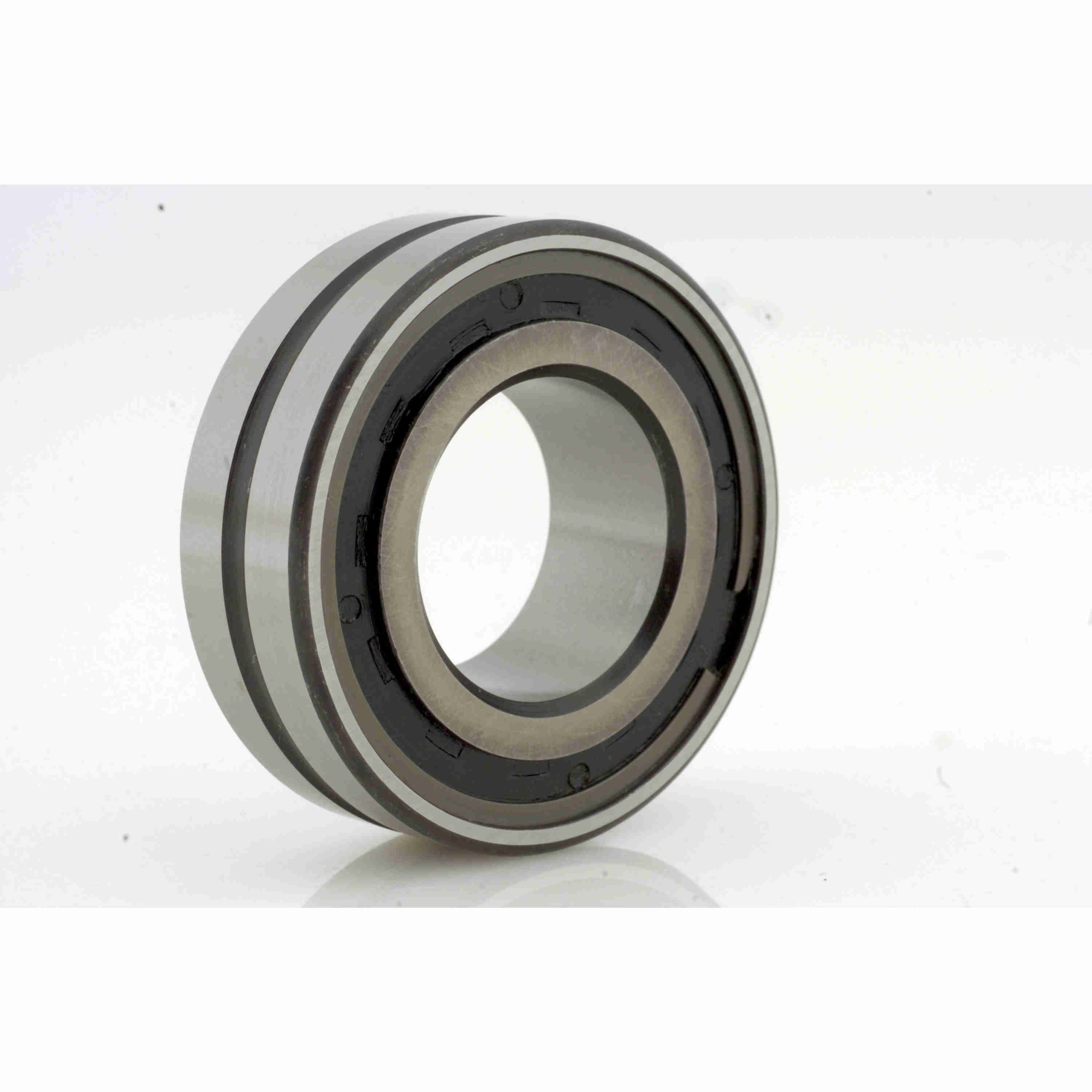

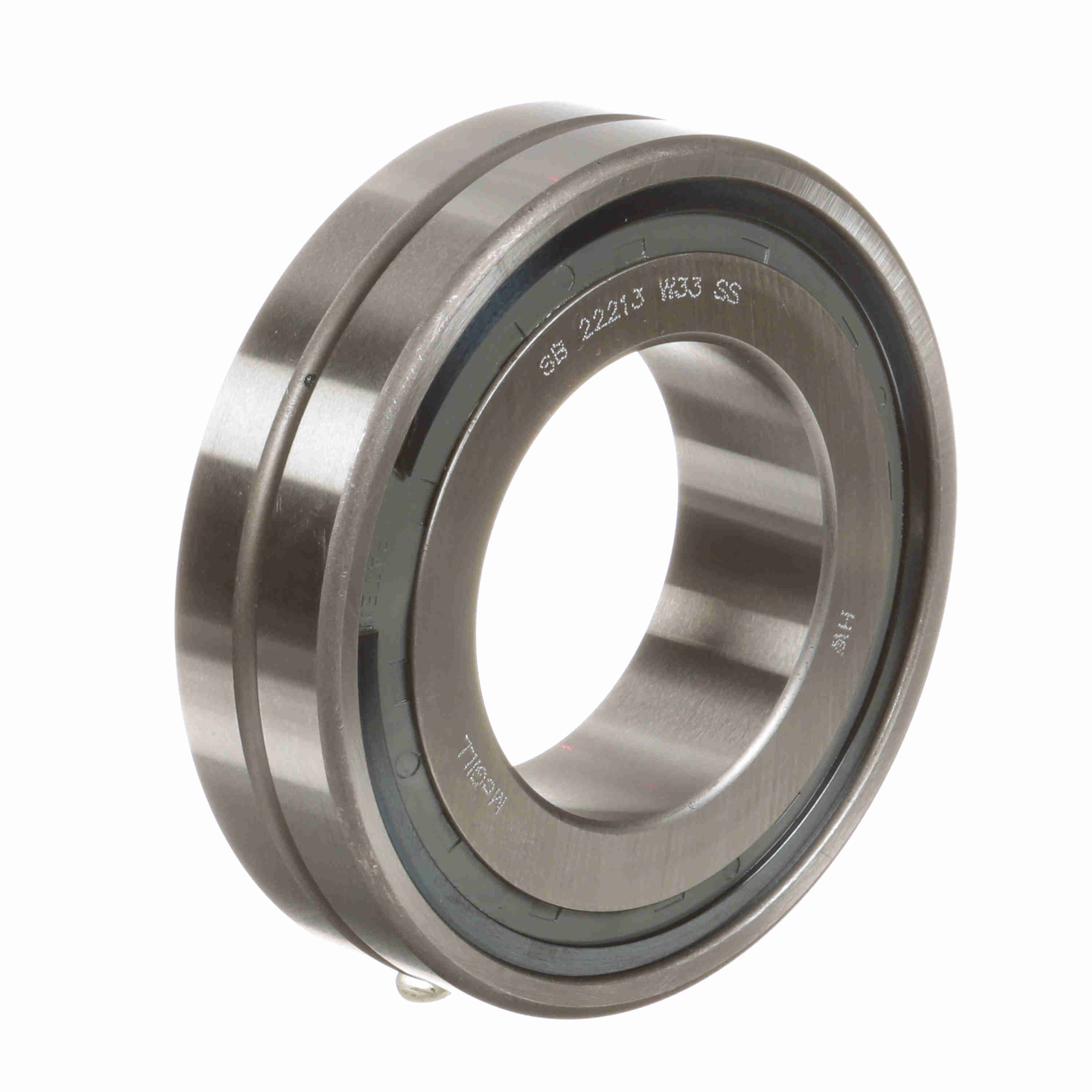

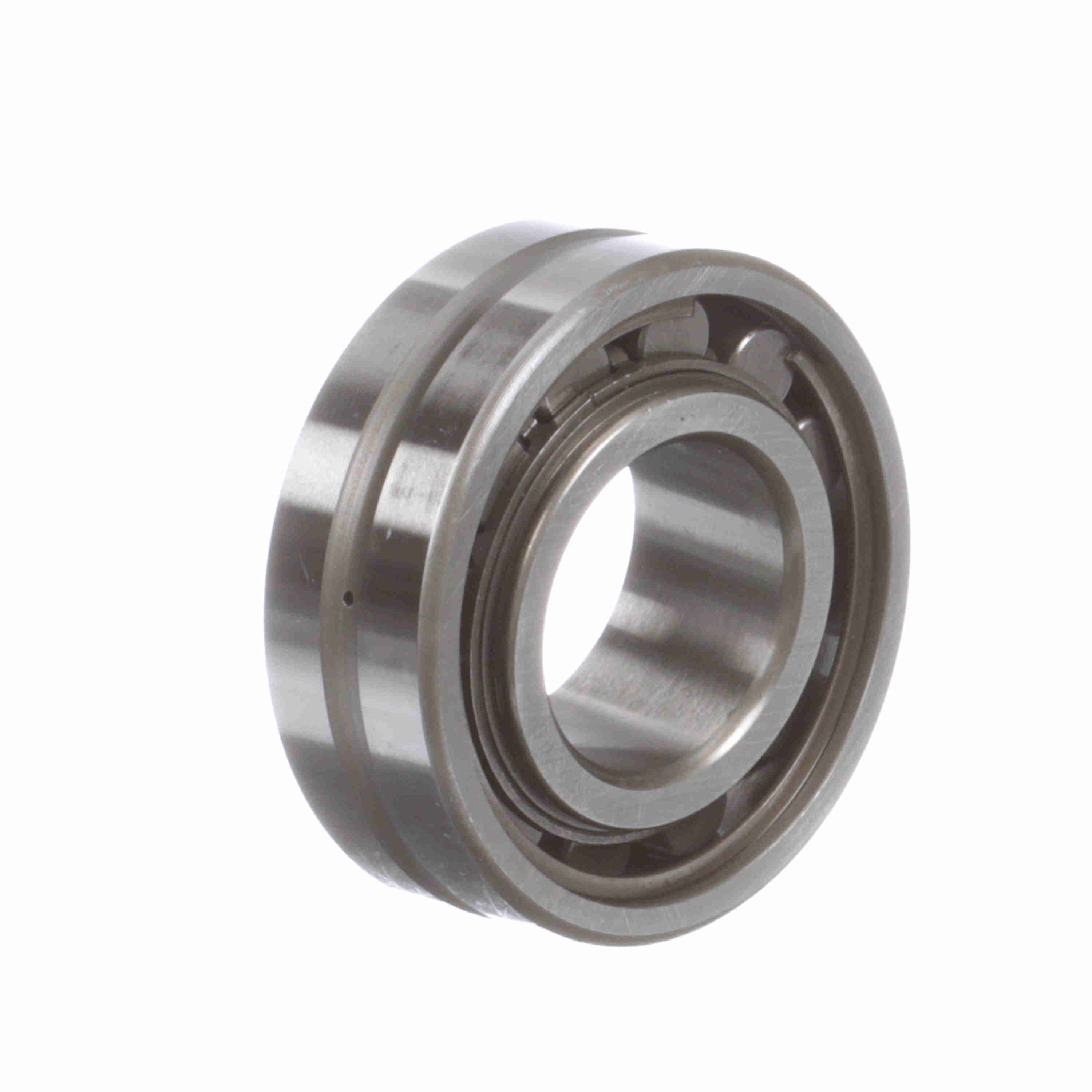

MCGILL SB22208KW33SS軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承內徑公差 | +0/-0.013 |
| 軸承外徑 D | 80 |
| 軸承外徑公差 | +0/-0.013 |
| 軸承厚度 W | 23 |
| 軸承厚度公差 | +0/-0.13 |
| 最小擋肩內徑 Bs | 48 |
| 最小擋肩外徑 Ds | 71 |
| 環形潤滑油槽 HG | 5 |
| Lambda密封最小間隙 J | 3 |
| 最大倒角半徑 r | 1 |

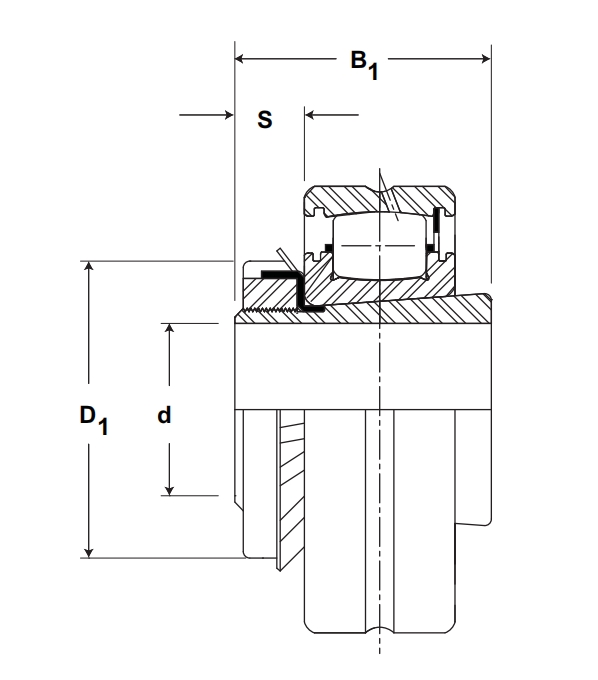

| 緊定套安裝尺寸 (mm) | |
| 軸徑 | 5.8 |
| B1 | 6.7 |
| S | 2.2 |
| D1 | 10 |
| 重量（kg） | |
| 0.54 | |
| 載荷（N） | |
| 基本動載荷 | 74730 |
| 其他參數 | |
| 緊定套型號 | SNW 08 |
| 極限轉速 (油潤滑) rpm | 6000 |
| 圓柱孔內部游隙 (mm) | |
| C2 游隙范圍 | 0.0203 至 0.0356 |
| 標準游隙范圍 | 0.0356 至 0.0559 |
| C3 游隙范圍 | 0.0559 至 0.0762 |
| C4 游隙范圍 | 0.0762 至 0.0813 |
| 圓錐孔（錐度 1：12）內部游隙 (mm) | |
| C2 游隙范圍 | 0.0305 至 0.0457 |
| 標準游隙范圍 | 0.0457 至 0.061 |
| C3 游隙范圍 | 0.061 至 0.0813 |
| C4 游隙范圍 | 0.0813 至 0.1041 |
