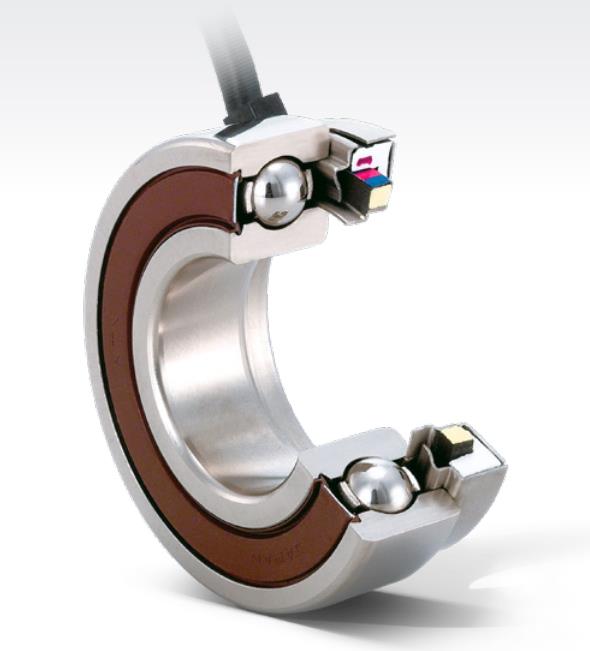

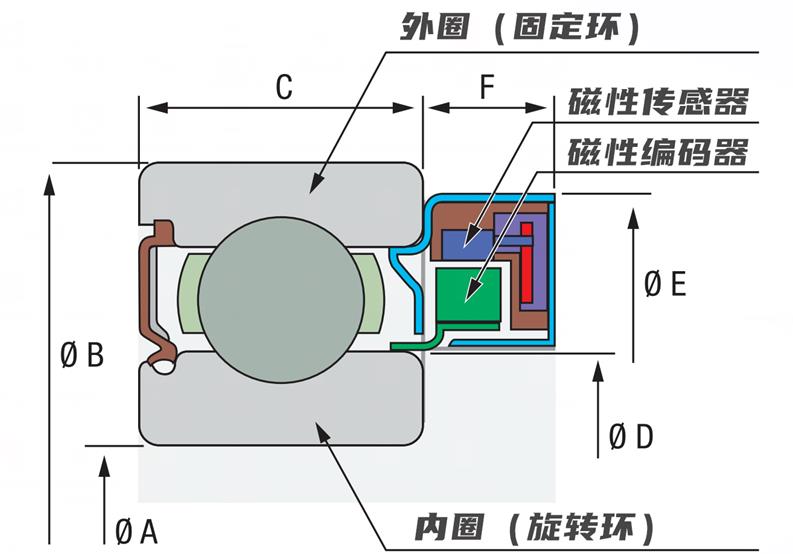

這類軸承是一種集成產品，將軸承與檢測轉速和旋轉方向的旋轉傳感器結合在一起，旋轉傳感器由磁性編碼器（多極磁鐵）和磁性傳感器組成，磁性編碼器固定在軸承的內圈（旋轉環）上，磁性傳感器固定在外圈（固定環）上，隨著軸（和內圈）的旋轉，當磁性編碼器經過磁性傳感器附近時，磁性傳感器感測與其相對的磁性編碼器磁極（N極和S極）的變化，并輸出相應的電信號（矩形波形），通過對這些輸出信號的數值處理，可以計算出轉速。此外，由于相位A輸出和相位B輸出信號具有90度的互電相移，因此也可以檢測旋轉方向。



NTN集成旋轉傳感器軸承的信號精度測量數據如下所示。即使在120?C下靜止2000小時，NTN集成旋轉傳感器軸承仍具有穩定的信號特性，因此有助于提高所用裝置的可靠性。



由于磁性傳感器是一種敏感零配件，且容易受到電磁波干擾及磁性材料損壞，因此需要特別注意以下幾點：



一是不要讓電線末端接觸到任何積聚靜電的物體，靜電可能會損壞軸承。

二是不要將這些軸承安裝到產生電磁波的機器中，此外，請勿在產生電磁波的區域使用，電磁波可能會損壞軸承。

三是不要在可能影響人類生命的區域使用這些軸承。

四是在不太可能發生傳感器信號錯誤的情況下，確保采取安全措施，如備用系統等。

五是不要對傳感器單元施加任何負載，不要使集成傳感器軸承受到任何沖擊，不要對電線施加任何負載，此外，不要用導線搬運軸承。

六是不要在可能接觸水、油或異物（鋼粉、灰塵）或被其穿透的環境中使用集成傳感器軸承。



此外，集成旋轉傳感器軸承有適用于高溫應用的型號，可用于環境工作溫度超過120?C的位置，同時關于在強磁場區域使用的“鐵磁抗磁場應用”型號，如靠近高輸出電機，請聯系沃恩了解詳情。
